单体铸铁活塞环出铁温度

    单体铸铁活塞环出铁温度应≥1480℃，而最适宜的出铁温度为1510-1530℃。控制好铸铁的出铁温度有利于减少铸铁渣滓、气孔等。

    铸铁是一种熔炼工艺，所以要满足熔炼工艺的要求，熔炼工艺要求铁水达到一定的成分，势态和过热温度。≥1430℃可以称为过热铁水。实验表明铁水的成分，势态跟过热温度关系密切。当铁水小于1430℃，铁水成分稳定，而达到过热温度，铁水中的硅含量会增加，碳和合金元素烧损大，而当铁水中的硅、碳元素增加时，铸铁在凝固过程中容易析出石墨，白口化倾向也比较小。而当铁水过热到1510℃时，铁水流动性较好，而且水墨分部均匀，白口倾向小。

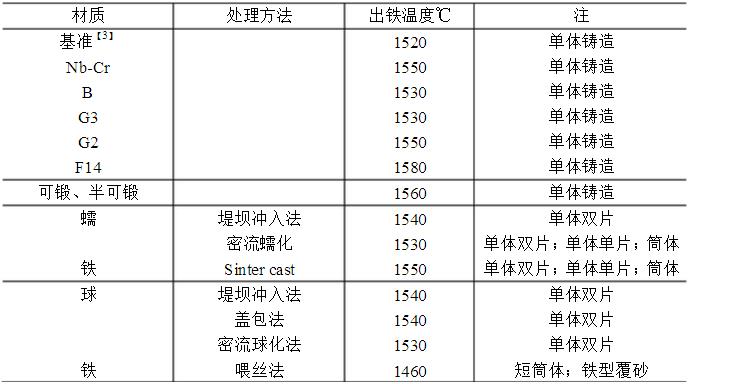

    下面是几种常见材质铸铁活塞环的出铁温度：
